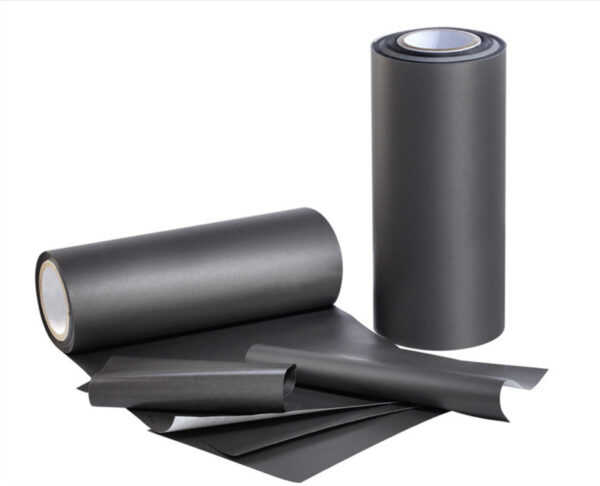

Материалы RF-поглотителя гибкий ферритовый лист nfc

Серия Penghui NFS40 ВЧ-всасывание / ВЧ-диафрагма

Пленка для поглощения радиочастотных волн серии NFS40 / продукты с радиочастотной диафрагмой в качестве флагмана продуктов Shenzhen Penghui, используемых для защиты от радиочастотных помех, антенны на печатной плате от помех, антенны от помех NFC, гибкий поглощающий материал, и многие другие сценарии, одобренные большинством клиентов. Эта серия продуктов составляет 0,1 мм, 0,15 мм, 0,2 мм, 0,3 мм, 0,5 мм, 1,0 мм (если использование клиента особенно велико, другая специальная толщина, которая может быть настроена ), может помочь клиентам устранить помехи в среде использования (общим источником помех является металл, это также может быть печатная плата, компоненты и т. д.) и привести к тому, что продукт не может нормально использоваться.

С развитием технологии RFID все больше и больше отраслей начали внедрять RFID, и в большинстве сценариев применения метки RFID будут прикреплены к поверхности металлических предметов. Однако, поскольку сам металлический предмет будет влиять на рабочие характеристики метки RFID, электромагнитная волна, излучаемая меткой RFID, будет изолирована металлом, и сигнал будет нарушен, что приведет к снижению производительности метки или даже не быть эффективно прочитаны соответствующим оборудованием. Чтобы решить эту проблему, появилась антиметаллическая этикетка RFID.

Еще во время Второй мировой войны гибкий поглощающий материал использовался в вооруженных силах, и ученые также начали большую исследовательскую работу в области электромагнитных волн. гибкий абсорбирующий материал. С 1980-х годов страны по всему миру вложили значительные средства в повышение гибкости с быстрым развитием телекоммуникационного бизнеса, гибкий поглощающий материал также применялся во многих областях, таких как связь, защита окружающей среды и защита человека.

Электромагнитное излучение наносит прямой и косвенный ущерб организму человека посредством теплового воздействия, нетеплового воздействия и кумулятивного воздействия. Исследования подтвердили, что ферритовый гибкий поглощающий материал имеет наилучшие характеристики, он имеет характеристики полосы частот с высокой поглощающей способностью, высокой скоростью поглощения и тонкой соответствующей толщиной. Применение этого материала в электронном оборудовании может поглощать утечку электромагнитного излучения и устранять электромагнитные помехи. Согласно закону распространения электромагнитных волн в среде от низкой магнитной до высокой магнитной проницаемости, для направления электромагнитных волн используется высокопроницаемый феррит, и за счет резонанса поглощается большое количество энергии излучения электромагнитных волн, а затем энергия электромагнитных волн преобразуется в тепловую энергию посредством связи.

Металлоустойчивые RFID-метки первых размеров были большими и часто имели ограниченное практическое применение. В последние годы, с быстрым развитием интеллектуального производства и интеллектуальных медицинских интеллектуальных сетей, рыночный спрос на этикетки RFID постепенно растет, и все более предпочтительными становятся высокопроизводительные и миниатюрные этикетки RFID, устойчивые к металлу.

В настоящее время основная антиметаллическая этикетка изготавливается с использованием RF-поглощающего чипа. Это наиболее распространенная реализация меток RFID, то есть наклеивание слоя магнитного поглощающего материала за метку RFID. Например, поглощающая RF пленка серии Penghui NFS40, поглощающий RF чип может включать электромагнитный сигнал, генерируемый при работе RFID, предотвращать попадание электромагнитных сигналов на металлическую поверхность, вызывать образование вихря, когда RFID не может работать должным образом, также настраивая метку RFID и считыватель на одну и ту же частоту. Это позволяет соответствующему устройству нормально считывать важную информацию, такую как данные об элементе на данных этикетки RFID.

Penghui NFS40 серия RF поглощающая / структура внешнего вида диафрагмы RF

Характеристики RF-поглощающего чипа / RF-диафрагмы серии Penghui NFS40

1. Изготовлен из мягкого магнитного порошка сплава на основе железа + композитный полимерный материал для защиты окружающей среды, с мягкостью, легко режется, может быть настроен по размеру;
2. Обладая высокой магнитной проницаемостью и виртуальной частью с низкой проницаемостью, может воспроизводить отличный эффект магнитной проводимости;
3. Качество и стабильность абсорбирующего листа очень хорошие, и он может выдерживать высокие или низкие температуры, не влияя на эффект использования;
4. Индуктивность, значение Q волнопоглощающего чипа с умеренным согласующим импедансом и клиенты могут быть использованы непосредственно по прибытии, избегая отладки антенны и сокращая временные затраты;
5. Тончайший голый материал 0,1 мм, клей 0,13 мм, можно использовать в очень небольшом пространстве, различной толщины, чтобы клиенты могли свободно выбирать;
6. Поверхность впитывающий лист ровный и ровный, не присыпанный, не гнилой кромкой, не светлый, не летучий;
7. Может улучшить электронные этикетки RFID, антенну, считыватели, карту IC, шинную карту и другие радиочастотные электронные продукты при сбое чтения и записи при столкновении с металлом, играть роль антиметаллических помех;
8. Умеренная цена, и клиенты могут использовать его в больших масштабах;
9. Благодаря сертификации ROHS, HF, REACH с характеристиками устойчивости к старению.

Гибкие поглощающие материалы относятся к классу материалов, способных поглощать энергию электромагнитных волн, проецируемых на его поверхность. В технических приложениях, кроме требования к поглощающему материалу высокой скорости поглощения электромагнитных волн в широкой полосе частот, также требуется малый вес, термостойкость, влагостойкость, коррозионная стойкость и другие свойства.

Гибкий поглощающий материал является продуктом расширения поглощающего материала. Он появился с появлением электроэнергетики и телекоммуникационных технологий, и диапазон его применения чрезвычайно широк.

Гибкие поглощающие материалы В области электротехники, информатизации, автомобилестроения и других вспомогательных областях наиболее важным является то, что гибкие поглощающие материалы, как основное сырье для производства электронных компонентов, вызывают на них гораздо меньший спрос. В электронном оборудовании высокочастотный шум, создаваемый плоской схемой, вызывает нестабильность системы. Ограниченная площадь печатной платы широкая, и установить фильтр в плоской форме невозможно. В настоящее время для покрытия всего контура используются гибкие поглощающие материалы. Интерферирующие поверхности образуют поглощающие тепловые превращения. Как профессионал поставщик гибких абсорбирующих материалов, мы рассчитываем на установление отношений сотрудничества с вами.

Особенности гибких поглощающих материалов

1. Подходит для материалов, поглощающих ЭМС, максимальная начальная проницаемость достигает 135, а характеристики проницаемости превосходны;
2. Отличный электромагнитный поглощающий эффект в широкополосном режиме (10MHZ-3GHZ);
3. Подходит для различных кабелей, таких как мобильные телефоны, FPC, компьютеры, микросхемы, материнские платы LCD/цифровых камер, PDP/цифровые камеры и т. д.

Penghui NFS40 серии RF поглощающие/частотные характеристики диафрагмы

Внимание:

1. Продукт хранится при комнатной температуре, чтобы избежать попадания прямых солнечных лучей, высокой температуры и высокой влажности;
2. Вышеуказанные данные являются усредненными из нескольких реальных испытаний компании, и компания имеет право сделать окончательную интерпретацию;
3. Покупатель должен определить, подходит ли продукт для конкретного использования и подходит ли он для способа применения покупателя. Многие факторы будут влиять на производительность продукта для конкретного использования. Если у вас есть какие-либо вопросы о продуктах компании, пожалуйста, свяжитесь с персоналом компании, чтобы мы могли лучше обслуживать вас.
