EMI 吸収材 3M 代替材料

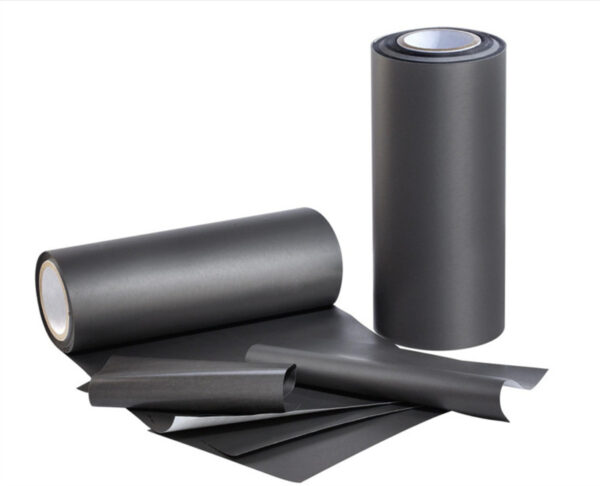

電波吸収材とは、軟磁性粉末と樹脂を一定の割合で配合したノイズ低減磁性フィルムです。透磁率が高く、柔らかい面を両面テープで覆っています。貼り付けるだけで優れたノイズ抑制効果を発揮します。 .

説明

Penghui RMS120 シリーズ EMI アブソーバー ピースの主要コンポーネントは、一連の複雑な製造プロセス (鉄基合金軟磁性粉末製造原料チェック成分破砕成形テープ切断検査包装配達) による鉄基合金軟磁性粉末と環境に優しいポリマー材料によるものです。 Penghui は、磁性粉末の生産源から迅速かつ安定した成形、そしてカスタマイズされた加工のワンストップ吸収まで、中国で数少ない企業の 1 つです。



RMS120 シリーズの電波吸収フィルムの初期透磁率は 120 です。また、高い磁気損失を持ち、優れた吸収効果と 10Mhz-6Ghz の電磁損失性能を備えています。極薄の厚さは良好な電磁吸収損失効果をもたらします。RMS120ラップトップ、携帯電話、通信キャビネット、車両デバイス、ウェアラブル デバイス、インテリジェントを解決するために使用される、0.05mm、0.1mm、0.2mm、0.3mm、0.5mm を含む一般的に使用される非粘着性の厚さの波吸収フィルムのシリーズ、最も薄い 0.05mm。機器、医療機器の内部空洞、GPS、チップ、フラッシュ メモリ、FPC 配線、バッテリー、およびコンポーネント間で発生する EMI 問題。



電波吸収チップの損失メカニズムは、大きく分けて次の3つに分類できます。

  1. 抵抗損失、そのような吸収機構と材料の導電率、つまり導電率が大きいほど、キャリアによって引き起こされる巨視的な電流 (電場の変化によって引き起こされる電流と磁場の変化によって引き起こされる渦を含む) が大きくなります。 、これは電磁エネルギーの熱エネルギーへの変換を助長します。
  2. 誘電損失、それは一種の関連する電極誘電損失吸収メカニズムです。つまり、媒体が繰り返し分極「摩擦」して電磁エネルギーを熱エネルギー散逸にします。誘電分極プロセスには、電子雲シフト分極、分極に対する極性誘電モーメント、電気ドメインから分極、壁変位など
  3. 磁気損失、そのような吸収メカニズムは、強磁性媒体の動的磁化プロセスに関連する一種の磁気損失であり、そのような損失は、ヒステリシス損失、磁気渦電流、減衰損失、および磁気後置効果に分類できます。その主な原因は、磁区ステアリング、磁壁変位、磁区自然共鳴。



RMS120シリーズ 電波吸収膜の外観構造

電磁波吸収材3m代替材

電磁波吸収材3m代替材



 RMS120シリーズ吸収フィルムの特長

  1. 高磁気伝導率のシート状の極細鉄基合金軟磁性粉末 + 環境保護ポリマー材料で、フロー拡張プロセスを経て、厚さ 0.05mm-0.5mm で作られています。
  2. お客様のニーズに合わせた信頼性の高い耐熱両面接着剤です。
  3. ブロードバンド (10Mhz-6Ghz) には吸収効果があり、500Mhz-2Ghz での使用効果が向上します。
  4. 表面は滑らかで滑らかで、粉を落としたり、エッジが腐ったりせず、導電性がなく、無毒で環境保護であり、靭性があります。
  5. ラップトップ コンピューター、携帯電話、産業用制御機器、通信キャビネット、インテリジェント機器、医療機器、高度な機器およびその他の機器の EMI 問題を改善できます。
  6. 超薄型で、最も薄い厚さは0.05mmで、内部EMIの問題を解決するために超小型スペースで使用できます。
  7. 高い表面抵抗は、製品の動作に影響を与える短絡を引き起こすことなく、より複雑な回路に直接適用できます。
  8. 低周波間のカップリング伝導放射干渉を減らし、低周波エコー干渉を減らすことができます。
  9. ROHS、HF認証、耐老化性を備えています。



RMS120シリーズの電波吸収仕様

電磁波吸収材3m代替材

RMS120 シリーズ ウェーブ パフォーマンス マップ

電磁波吸収材3m代替材

電磁波吸収材3m代替材

電磁波吸収材3m代替材



EMI吸収材は、主に電磁波を吸収する機能性複合材料です。シールドキャビティ内の電磁波の前後反射を排除し、それ自体の機器へのクラッターの干渉を減らし、電磁放射が周囲の機器や人員に嫌がらせや害を及ぼすのを効果的に防ぎます。これは、電磁波汚染を除去するための高度な手段です。 EMI吸収材を電子機器に適用すると、漏れた電磁放射を吸収し、電磁干渉を排除するという目的を達成できます。

電磁波は媒体中を低磁性から高透磁率に伝搬するという法則により、高透磁率フェライトを用いて電磁波を導き、共振により電磁波の放射エネルギーを大量に吸収し、電磁波のエネルギーはカップリングによって熱エネルギーに変換され、知性を排除します。電子システム内の余分な電波については、EMI 吸収材を切断して形成し、タッチパネルの背面またはケーブルに取り付けて電磁波に抵抗することができます。干渉 EMI を除去し、タッチ スクリーンのパフォーマンスを最適化します。

スマート電子デバイスの投影型静電容量式タッチ スクリーンは、電磁干渉の影響を受けやすく、内部ソースと外部ソースの両方からの EMI 電圧がタッチ スクリーン デバイスに容量結合されます。これらの EMI 電圧は、タッチ スクリーン内で電話の動きを引き起こす可能性があり、指が画面に触れたときに電荷の動きの測定を混乱させ、タッチ スクリーンの感度とタッチ精度に影響を与える可能性があります。解決策は、EMI 吸収材を使用して電磁波を吸収し、干渉を排除することです。



吸収材と遮蔽材の違い

シールド材料は、金属、磁場、電磁波を分離し、2 つの空間領域間の電場を制御し、ある領域から別の領域に誘導および放射できる材料のクラスです。具体的には、盾を作るために使用される材料。シールド体は、コンポーネント、回路、アセンブリ、ケーブル、またはシステム全体の干渉源を取り囲み、干渉電磁場が外側に広がるのを防ぎ、受信回路、機器、またはシステムをシールド体で包み、それが影響を受けないようにします。外部電磁界。吸収材の電磁波は出入りできませんが、電磁波シールド材は必ずしも電磁波を反射するわけではなく、吸収や反射によってシールド材の反対側に到達する電磁波の量を減らします。吸収材と電磁波源の同じ側に反射電磁波をできるだけ受けないようにするのが吸収材であり、電磁波遮蔽材はその反対側から遮蔽する材と言えます。できるだけ電磁波の影響を受けないようにします。



注意:

  1. 直射日光、高温多湿を避け常温で保管しております。
  2. 上記のデータは、会社の複数の実際のテストから平均化されたものであり、会社は最終的な解釈を行う権利を有します。
  3. 購入者は、製品が特定の用途に適しているかどうか、および購入者のアプリケーション モードに適しているかどうかを判断する必要があります。特定の用途における製品の性能には、多くの要因が影響します。当社の製品についてご不明な点がございましたら、より良いサービスを提供できるよう、当社の担当者にお問い合わせください。

会社について

PHは、主に吸収シート、EMI抑制シート、焼結フェライトシート、電磁シールドコーティング、その他の電磁機能材料を製造しています。これは、シート吸収材料と電磁波シールドコーティングの研究開発、製造、販売に焦点を当てた中国初の国家ハイテク企業です。製品は世界中に販売され、業界から高い評価を得ています。
