電磁吸収体は、電磁適合性 (EMC) テスト、電子機器保護、通信機器、レーダーおよび衛星通信などの多くの分野で使用できます。製品がEMCテストの要件を満たし、回路を干渉から保護するのに役立ちます。
電磁波吸収体とは、電磁波を吸収できるデバイスのことで、電磁波吸収材、電磁波吸収体とも呼ばれます。それは主に電磁波吸収材料、基板、導電層などで構成されています。電磁波エネルギーを効果的に吸収して消費し、電磁波の反射と干渉を減らします。
の 電磁波吸収体 電磁適合性(EMC)試験、電子機器保護、通信機器、レーダー、衛星通信など、さまざまな分野で使用できます。これは、製品が EMC テストの要件を満たし、回路を干渉から保護し、さらに人間の健康を保護し、人体に対する電磁放射の影響を軽減するのに役立ちます。
電波吸収体の材料の種類と製造工程は、電波吸収性能と適用効果に重要な影響を与えます。一般的な電磁波吸収材料には、軟磁性材料、ナノ吸収材料、多孔質吸収材料などがあります。軟磁性材料は透磁率が高く、ヒステリシス損失が低く、高周波領域の電磁波を吸収できます。ナノ吸収材料は、比表面積が大きく電波吸収性能に優れ、低周波から高周波までの電磁波を吸収することができます。多孔質吸収体は、材料の細孔構造と形態を制御して、電波吸収性能の調整を実現するために使用されます。
つまり、電磁波吸収体は電磁波を吸収できるデバイスであり、製品がEMCテストの要件を満たし、回路を干渉から保護するのに役立ちます。電波吸収体の素材の種類や製造工程は、電波吸収体の吸収性能や施工効果に大きな影響を与えます。
科学技術と電子産業の急速な発展に伴い、さまざまなデジタル、高周波電子および電気機器が、多数の異なる波長の周波数電磁放射を宇宙に放出し、新しい環境汚染を引き起こしました-電磁干渉および無線周波数または無線干渉。同時に、電子部品も小型化、軽量化、デジタル化、高密度化が進み、ますます高感度になり、外部からの電磁干渉や誤動作、イメージ バリア、サウンド バリアの影響を受けやすくなっています。電磁干渉によって生成される電磁放射は、達成する電子製品の性能に影響を与えるだけであり、結果として生じる電磁汚染は、人間や他の生物に深刻な害を及ぼす可能性があります。このため、国際機関は、電子製品が厳格な磁化係数と放射ガイドラインを満たすことを要求する一連の技術規制を提案しています。

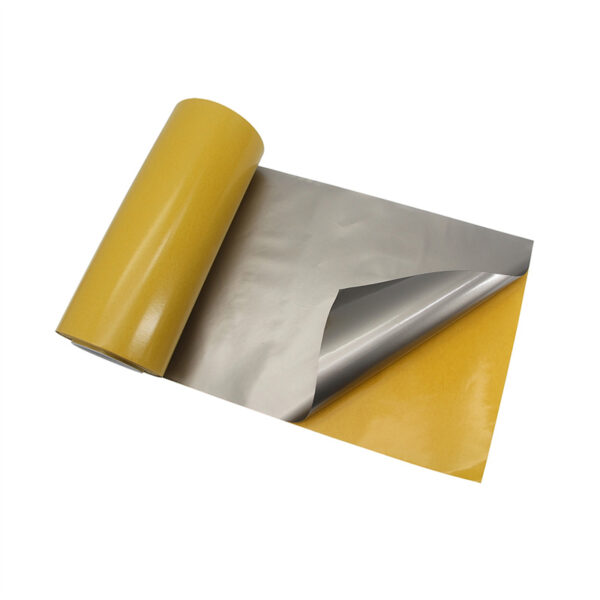

ロールフィルム、シートフィルム、ダークグレーまたはシルバー。
電磁吸収体は、磁性材料と誘電材料の組み合わせを使用して電磁エネルギーを吸収します。吸収プロセスは、反射、透過、吸収の組み合わせによって実現されます。電磁波が吸収体に接触すると、一部の波は反射され、一部は吸収体を透過し、一部は材料に吸収されます。
吸収されたエネルギーは熱に変換され、吸収体を通して放散されます。このプロセスは、干渉の原因となる反射または透過する電磁波の量を減らすのに役立ちます。
電磁波吸収体にはいくつかの種類があり、それぞれに独自の特性と用途があります。最も一般的なタイプの電磁波吸収体は次のとおりです。
ブロードバンドアブソーバー
広帯域吸収体は、広範囲の電磁周波数を吸収するように設計されています。これらの吸収体は通常、磁性材料と誘電体材料の組み合わせで作られており、広範囲の周波数を吸収する必要がある用途によく使用されます。
狭帯域吸収体
狭帯域吸収体は、特定範囲の電磁周波数を吸収するように設計されています。これらの吸収体は、ラジオやテレビ放送など、特定の周波数を吸収する必要がある用途でよく使用されます。
表面波吸収体
表面波吸収体は、材料の表面に沿って伝播する電磁波を吸収するように設計されています。これらの吸収体は、レーダー システムなど、表面波の吸収が重要な用途でよく使用されます。
電磁吸収材を選択する際には、次のようないくつかの要素を考慮する必要があります。
周波数範囲
吸収体の周波数範囲は、吸収する必要がある電磁波の周波数範囲と一致する必要があります。
電力処理能力
吸収体は、曝露される電磁波の電力レベルに対応できる必要があります。
体格的特徴
吸収体の物理的特性は、サイズ、重量、形状などの用途に適合する必要があります。
電磁アブソーバーは通常、取り付けが簡単で、メンテナンスもほとんど必要ありません。ただし、電磁アブソーバーの設置およびメンテナンスの際には、次のような重要な考慮事項がいくつかあります。
適切な設置
最適な性能を確保するには、電磁アブソーバーをメーカーの指示に従って取り付ける必要があります。
定期点検
電磁波吸収体が適切に機能し、損傷がないことを確認するために、定期的に検査する必要があります。
クリーニング
電磁アブソーバーは定期的に掃除して、性能に影響を与える可能性のあるほこりや破片が付着していないことを確認する必要があります。
技術が進歩し続けるにつれて、電磁吸収材についてはいくつかの開発の可能性が目前に迫っています。たとえば、研究者はメタマテリアルの使用を模索しています。メタマテリアルは、天然素材には見られない独特の特性を持つ素材です。これらの材料は、より効率的かつ効果的な電磁吸収体の作成に使用できる可能性があります。
