Láminas de blindaje EMI películas absorbente rfid

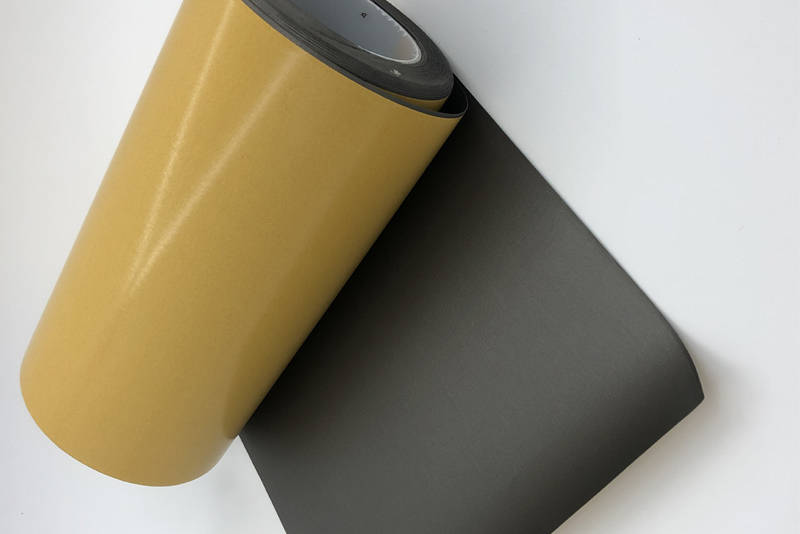

Los materiales absorbentes de PH RF incluyen tres categorías: tejido magnético (extremo bajo), aleación magnética suave (extremo medio) y ferrita sinterizada (extremo alto). Todos los artículos poseen la función de magnético.

Unido entre la antena y el metal posterior, formando un canal de conducción magnética, que puede eliminar la interferencia de la antena del metal (u otras fuentes de interferencia), permite que la antena transmita una señal normalmente.

La invención de la lámina de blindaje emi proporciona una solución para el blindaje electromagnético de FPC, con un buen efecto de aplicación, la lámina de blindaje emi puede suprimir eficazmente la interferencia electromagnética y, al mismo tiempo, puede reducir la atenuación de las señales de transmisión en FPC y reducir la incompletitud de las señales de transmisión. Se ha convertido en una importante materia prima de FPC y se usa ampliamente en productos electrónicos como teléfonos inteligentes y tabletas. somos un profesional fabricante de láminas de blindaje emi, si está interesado en nuestros productos, póngase en contacto con nosotros.

El principio de la hoja de blindaje emi.

1. Cuando la onda electromagnética alcanza la superficie del escudo, la reflexión de la onda incidente es causada por la discontinuidad de impedancia en la interfaz entre el aire y el metal. Este tipo de reflexión no requiere que el material de protección tenga un cierto espesor, sino que solo requiere la discontinuidad en la interfaz para reflejar la onda incidente. Este tipo de reflexión no requiere que el material de blindaje tenga cierto grosor, solo la discontinuidad en la interfaz.
2. La energía que no se refleja en la superficie y entra en el cuerpo de protección es atenuada por el material de protección durante la propagación hacia adelante en el cuerpo. También conocido como absorción.
3. Cuando la energía residual que no ha sido atenuada en el cuerpo del escudo se transmite a la otra superficie del material, se encuentra con la interfaz con impedancia metal-aire discontinua, que formará una nueva reflexión y regresará al cuerpo del escudo. Este reflejo puede tener múltiples reflejos en la interfaz de los dos metales. En una palabra, la atenuación de las ondas electromagnéticas por la lámina de blindaje emi se basa principalmente en la reflexión y absorción de las ondas electromagnéticas.

Solicitud

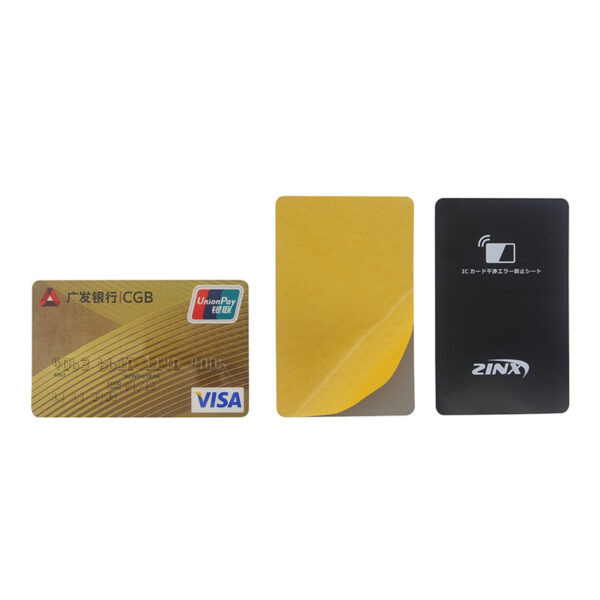

Etiqueta/tarjeta antimetal

Batería de teléfono móvil NFC / tapa trasera

Lector de tarjetas antimetal

funda protectora iphone

Característica de la tela magnética

Bajo costo

Permeabilidad general, baja pérdida magnética

Alta resistividad

Cumple con ROHS y libre de halógenos

Grado ignífugo: UL94-V2

Espesor común: 0,3 ~ 0,5 mm

Característica de la aleación magnética blanda

Costo medio y alto

Permeabilidad media y superior, baja pérdida magnética

Alta resistividad

Cumple con ROHS y libre de halógenos

Grado ignífugo: UL94-V2

Espesor común: 0,05 ~ 0,5 mm

Característica de la ferrita sinterizada

Alto costo

Alta permeabilidad, baja pérdida magnética

Alta resistividad

Cumple con ROHS y libre de halógenos

Grado ignífugo: UL94-V2

Espesor común: 0,06 ~ 0,1 mm

Características de la hoja de blindaje emi

1. Materiales de textura suave, buen ajuste;
2. Rendimiento de absorción perfecto, puede absorber la onda electromagnética en el rango de banda ancha;
3. Cumple con los requisitos de protección ambiental de ROHS;
4. Se puede cortar en el tamaño y la forma requeridos según los requisitos del cliente;

Certificación de la empresa: IS09001

Certificación de producto:ROHS y libre de halógenos

Período de garantía: 5 años

Material absorbente de ondas en la aplicación de etiquetas antimetal RFID

Después de más de diez años de desarrollo en la industria RFID de China, ahora la tecnología ha sido relativamente madura, especialmente en los últimos dos años, en el contexto de que el país fomenta activamente y promueve vigorosamente el desarrollo saludable de la industria, con la promoción continua de la Internet de las cosas, ha mantenido una tendencia de desarrollo creciente constante.

La industria también ha llegado a un consenso sobre la formulación del estándar de frecuencia de RFID. En la actualidad, la frecuencia internacional de 13,56 MHz, la tecnología RFID de alta frecuencia de 13,56 MHz tiene un rendimiento estable y un precio razonable, igualando su rango de distancia de lectura y el rango de distancia de aplicación práctica, por lo que es ampliamente utilizado en pagos con tarjetas de bus y teléfonos móviles.

El Etiqueta electrónica antimetal RFID se utiliza bajo los 13,56 MHz, que suele tener una distancia máxima de lectura y escritura de unos 10 cm, y el consumo de corriente del chip es de aproximadamente 1 ma. Porque a medida que aumenta la frecuencia, la inductancia de la bobina de la etiqueta electrónica requerida muestra una disminución en el número de vueltas de la bobina, generalmente donde el número típico de vueltas es de 3 a 10 vueltas.

La distancia de la tarjeta de lectura de etiquetas RFID no solo está relacionada consigo misma, sino que también tiene mucho que ver con su entorno. Cuando se utilizan sistemas RFID acoplados inductivamente, a menudo se requiere que un lector o una antena de etiqueta electrónica se monte directamente sobre una superficie metálica. Sin embargo, no es posible instalar una antena magnética directamente sobre una superficie metálica.

La etiqueta electrónica RFID se usa a menudo en entornos metálicos. Cuando la etiqueta electrónica RFID está cerca del metal, debido a que el metal es fuertemente reflectante a las ondas electromagnéticas, por lo que estará acompañado por el debilitamiento de la señal, la distancia de la tarjeta se acercará, aparecerá una interferencia grave como un fenómeno de falla de la tarjeta. La solución común actual es colocar una capa de material absorbente de ondas en la parte posterior de la etiqueta electrónica.

Aplicación de ferrita en bobinas NFC o placas de antena

NFC de sinterización ultrafina hoja de ferrita Breve introducción: la lámina/película de ferrita de antena de 13,56 MHz es un material de óxido férrico de sinterización a alta temperatura. En dispositivos portátiles como teléfonos móviles de pago, la función principal de las etiquetas electrónicas es reducir la absorción del campo magnético de la señal, y la película de ferrita en sí es un material de ferrita de sinterización a alta temperatura, lo que aumenta efectivamente la distancia de inducción al aumentar el campo magnético. campo de fuerza.

1. Efecto de las tabletas de ferrita NFC de sinterización ultrafina:

La comunicación de campo cercano, la tecnología de comunicación de campo cercano (abreviada como NFC) ha atraído una gran atención con sus ventajas de alto ancho de banda de transmisión, alta seguridad y bajo consumo de energía. En la actualidad, ha comenzado a surgir la tarjeta de teléfono móvil basada en esta tecnología, y el uso de teléfonos móviles NFC para abrir la puerta, estacionamiento, pago móvil y otras formas se ha convertido en una nueva moda de consumo.

2. Campo de aplicación de tabletas de ferrita NFC de sinterización ultrafina:

En términos de eficacia, la ferrita hoja magnética se utiliza principalmente para evitar que la señal de comunicación NFC sea absorbida por metal, batería; aumentar la fuerza del campo magnético de la antena y aumentar efectivamente la distancia de detección de comunicación. En términos de garantía de calidad del producto, el control de materiales perfecto y el sistema de calidad hacen que el rendimiento de su producto alcance el nivel de la misma serie de productos en Japón y Corea del Sur, y cumpla completamente con los requisitos de distancia de comunicación NFC.

Resumir:

Película de ferrita: mejorar efectivamente el rendimiento de los productos de antena NFC puede doblarse al aumentar la intensidad del campo magnético de la antena, aumentar efectivamente la distancia de inducción;

Aplicación principal de la tableta de ferrita: función NFC de la tarjeta IC sin contacto del teléfono móvil Lectura / escritura RFID / etiqueta RFID.
