Durch Anbringen an der Spule erhöhen Sie die Spuleninduktivität, reduzieren den durch Wirbelströmungswiderstand verursachten Wärmewiderstand, Metallspulen bei magnetischen Störungen, verbessern die Ladeeffizienz.

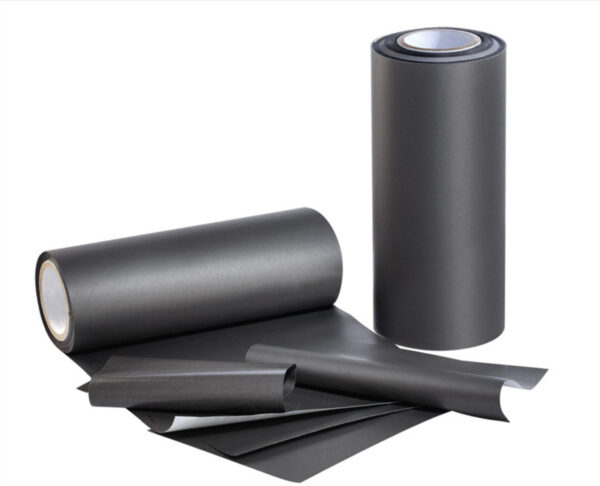

PH-weiches Ferritmaterial zum kabellosen Aufladen, einschließlich 3 Kategorien: magnetisches Ferritgewebe (Low-End), weichmagnetische Legierung (mittleres High-End) und gesinterte Ferritfilme (High-End).
Die 3 Elemente besitzen alle die Funktion der Magnet- und Magnetabschirmung, indem sie an der Spule angebracht werden, die Spuleninduktivität erhöhen, den durch Wirbelströmungswiderstand verursachten Wärmewiderstand des Metalls verringern, die Metallspule bei magnetischen Störungen verbessern, die Ladeeffizienz verbessern.
Gemäß QI / A4WP / PMA-Standard und nicht standardmäßigem drahtlosem Ladesender (TX) und Empfänger (RX) können alle Arten von Magnetplatten-Match-Leistung von PH bereitgestellt und in jede beliebige Form nach Kundenwunsch geschnitten werden.
PH kabelloses Aufladen weiches Ferritmaterial erfüllt ROHS und halogenfrei, Umweltschutz perfekt, kann verwendet werden, seien Sie versichert.
Drahtloses Aufladen von Sende- und Empfangsende eines intelligenten Mobiltelefons
Tragbares elektronisches kabelloses Laden
Kabelloses Laden von Elektrofahrzeugen
Die anderen häufigen Fälle von kabellosem Laden
Kostengünstig
Allgemeine Permeabilität, geringer magnetischer Verlust
Hoher Widerstand
Treffen Sie ROHS und halogenfrei
Flammschutzklasse: UL94-V2
Gemeinsame Dicke: 0,3 ~ 1,0 mm
Mittlere und obere Kosten
Mittlere und obere Permeabilität, geringer magnetischer Verlust
Hoher Widerstand
Treffen Sie ROHS und halogenfrei
Flammschutzklasse: UL94-V2
Gemeinsame Dicke: 0,1 ~ 1,0 mm
Hohe Kosten
Hohe Permeabilität, geringer magnetischer Verlust
Hoher Widerstand
Treffen Sie ROHS und halogenfrei
Flammschutzklasse: UL94-V2
Gemeinsame Dicke: 0,06 ~ 0,5 mm
Unternehmenszertifizierung: IS09001
Produktzertifizierung: ROHS und Halogenfrei
Garantiezeit: 5 Jahre
Drahtloses Laden ist in Sende- und Empfangsende unterteilt, der Sender umfasst Chip, Oszillator, Leistungsverstärker, Spule, PCB, passives Gerät, elektronischen Transformator, Strukturteile usw. Das Empfangsende kann in zwei große Teile unterteilt werden: Chip und Modul . Die hauptsächlich in drahtlosen Ladegeräten verwendeten magnetischen Materialien sind: Ndfeb-Permanentmagnet, NiZn-Ferrit-Dünnmagnettabletten, MnZn-Ferrit-Dünnmagnettabletten und flexible Ferrit-Magnettabletten aus weichmagnetischen Ferritmaterialien als Hauptkomponenten der drahtlosen Ladetechnologie, die die Induktion erhöhen Magnetfeld- und Abschirmungsspuleninterferenzen in kabellosen Ladegeräten. Drahtlose Ladegeräte haben höhere Anforderungen an die Funktion des weichmagnetischen Ferritmaterials, die Produktgröße und Zuverlässigkeit sowie höhere Anforderungen an den Empfänger. Entsprechend der Empfangsmethode wird der drahtlose Ladesender in einen Typ mit fester Position, einen Typ mit freier Position und eine Art mit freier Position mit mehreren Spulen unterteilt. Diese Sender haben unterschiedliche Anforderungen an Ferritprodukte. In Ferrittabletten bildet sich nach der Verarbeitung des Scheibensinterns ein Stück magnetischer nichtmetallischer Flecken, die allgemein als Magnetfolie. Eisenoxid-Magnetfolie ist sehr zerbrechlich. Beim manuellen Greifen einer einzelnen Folie kann der durch die Luft erzeugte Widerstand zum Reißen der Folie führen. Beim Brechen nicht mit der Kraftrichtung knacken, hohe Zerbrechlichkeit. Herkömmlicher Vakuumsaugnapf, Schwammsaugnapf kann nicht vollständig erfasst werden.
Als modische und bequeme Lademethode wird das kabellose Laden immer mehr von Verbrauchern bevorzugt und entwickelt sich im Bereich der Unterhaltungselektronikprodukte wie Mobiltelefone rasant. Das kabellose Ladegerät weist jedoch einige Mängel auf, wie z. B. eine geringe Ladeeffizienz und eine hohe Wärmeerzeugungsrate beim Laden.
Das Gebrauchsmuster offenbart einen flexiblen Ferritseparator, umfassend einen quadratischen Separator und ein Band, das auf beiden Seiten des quadratischen Separators, unterteilt in eine Separatoreinheit gleicher Größe, die Oberfläche eines Gitters bedeckt.
Die Membraneinheiten werden durch die Verbindung zwischen den Membranverbindungseinheiten in einer integralen Struktur befestigt. Da die Verbindung zwischen den Membraneinheiten dünn ist, ist die Verbindung klein.
Die Membraneinheit ist sehr nah an der unabhängigen Einheit, so dass die gesamte Membran flexibler ist; Das weiche Ferritmaterial zum drahtlosen Aufladen bildet selbst beim Biegen und Brechen eine regelmäßige quadratische oder anders geformte Membraneinheit. Aufgrund der beidseitigen Klebehaftung werden die elektromagnetische Leistung und der Gebrauchseffekt nicht beeinträchtigt, und die Kosten sind relativ gering.
Drahtloses Aufladen Weiches Ferritmaterial ist eine Art magnetisches Material, und seine Anwendungseigenschaft ist „magnetische Leitfähigkeit“. So wie Metalle Strom leiten, sind einige Materialien magnetisch leitfähig, die wir magnetische Materialien nennen. Magnetische Materialien werden in hartmagnetische und weichmagnetische Materialien unterteilt. Das sogenannte hartmagnetische Material ist ein Permanentmagnet, der keinen extern erregten Solenoid benötigt, um Magnetismus zu haben, und der Magnetismus wird nicht verschwinden. Der Weichmagnet selbst ist nicht magnetisch, und ein Magnetfeld wird nur dann erzeugt, wenn ein elektrifizierter Solenoid angelegt wird. Wenn der angelegte Strom entfernt wird, hört das Magnetfeld auf zu existieren.
Weiches Ferritmaterial zum drahtlosen Laden ist ein Grundmaterial für die Elektronikindustrie, die elektromechanische Industrie und die Fabrikindustrie mit breiter Anwendung, großer Leistung und niedrigen Kosten. Es ist eines der wichtigsten Säulenprodukte. Die Anwendung von weichem Ferritmaterial zum drahtlosen Laden wirkt sich direkt auf die Entwicklung der elektronischen Informationen, der Haushaltsgeräteindustrie, der Computer- und Kommunikationstechnologie, des Umweltschutzes und der Energiespartechnologie aus und ist auch eines der Anzeichen für die Messung des wirtschaftlichen Entwicklungsprozesses eines Landes.
Seit der Erfindung und praktischen Anwendung von weichem Ferritmaterial zum drahtlosen Laden ist ein halbes Jahrhundert vergangen. Aufgrund seiner hohen magnetischen Permeabilität, seines hohen spezifischen Widerstands, seines geringen Verlusts und seiner Verschleißfestigkeit von Keramik wird es häufig in Elektronenstrahl-Ablenkspulen, Flybacks von Fernsehgeräten usw. verwendet. Transformatoren, Funkdrosselspulen, Mid-Cycle-Transformatoren, Induktoren, Schaltleistung Lieferungen, Kommunikationsgeräte, Filter, Computer, elektronische Vorschaltgeräte und andere Bereiche sind weit verbreitet; Mit der zunehmenden Anwendung elektronischer Technologie, insbesondere der Popularisierung digitaler Schaltungen und Schaltnetzteilanwendungen, wird das Problem der elektromagnetischen Interferenz (EMI) immer wichtiger. EMI-Magnetkomponenten, die auf weichem Ferritmaterial für drahtloses Laden basieren, haben sich schnell entwickelt und haben eine Vielzahl von Produkten, wie z. B. elektromagnetische Interferenzunterdrücker, Funkwellen absorbierende Materialien, Frequenzvervielfacher, Modulatoren usw. industrielle und zivile elektronische Instrumente fehlende Komponente.
Über das Unternehmen
PH produziert hauptsächlich absorbierende Folie, EMI-Unterdrückungsfolie, gesinterte Ferritfolie, elektromagnetische Abschirmbeschichtung und andere elektromagnetische Funktionsmaterialien. Es ist das erste nationale High-Tech-Unternehmen in China, das sich auf Forschung und Entwicklung, Produktion und Vertrieb von absorbierenden Materialien und Beschichtungen zur elektromagnetischen Abschirmung konzentriert. Die Produkte werden weltweit verkauft und von der Industrie gut angenommen.
